电动截止阀

作者：路特利排渣阀来源：日期：2014-3-30 21:42:05 人气：标签：截止阀

电动截止阀产品详情

电动截止阀适用于石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。
电动截止阀是由电动执行机构和截止阀两部分组成。电动截止阀是一种比较新型的闸阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

电动截止阀的结构特点

①产品设计制造按国家标准GB12235,结构合理,密封可靠,性能优良,造型美观。
②阀瓣、阀座密封面用铁基合金堆焊或司太立 (stellite)钻基硬质合堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性好、使用寿命长。
③阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
④可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要和用户要求。
⑤阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用与各种压力、温度及介质工况。
⑥倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,填料更换可在不停机情况下进行方便快捷不影响系统运行

电动截止阀试验压力：

公称压力（Lb）1.6 2.5 4.0 6.4 10.0 16.0
壳体强度试验 2.4 3.8 6.0 9.6 15 24
上密封试验 1.8 2.8 4.4 7.0 11 18
密封试验 1.8 2.8 4.4 7.0 11 18

电动截止阀使用范围：

产品类型	适用介质	适用温度
J41HY-C型 J941HY-C型	水、油品、蒸汽	≤425 ≤450
J41W-P型 J941W-P型	硝酸类	≤200
J41W-R型	酸酸类	≤200
J41Y-I型 J941Y-I型	水、油品、蒸汽	≤550

电动截止阀主要零件材料：

产品类型	零件名称
产品类型	阀体、阀盖	阀杆	阀瓣	密封面	阀杆螺母	填料	紧固件	手轮
J41HY-C型 J941HY-C型	25.WCB	铬不锈钢	2Cr1325	H:不锈钢 Y:钴基硬质合金钢	铝青铜	柔性石墨	优质碳钢	可锻铸铁
J41W-P型 J941W-P型	铬镍鈦钢	铬镍鈦钢	铬镍鈦钢	铬镍鈦钢	铝青铜	柔性石墨	不锈钢	可锻铸铁
J41W-R型	铬镍钼鈦钢	铬镍钼鈦钢	铬镍钼鈦钢	铬镍钼鈦钢	铝青铜	柔性石墨	不锈钢	可锻铸铁
J41Y-I型 J941Y-I型	铬钼钢	铬钼钢	合金钢	钴基硬质合金钢	铝青铜	柔性石墨	合金钢	可锻铸铁

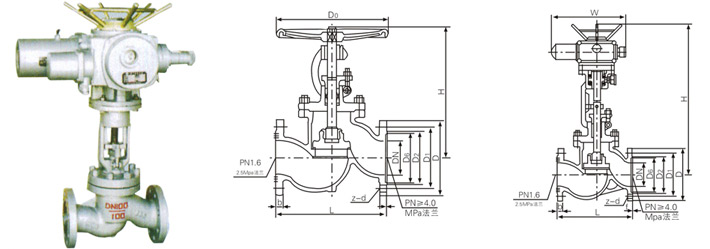

电动截止阀结构图：

电动截止阀结构图

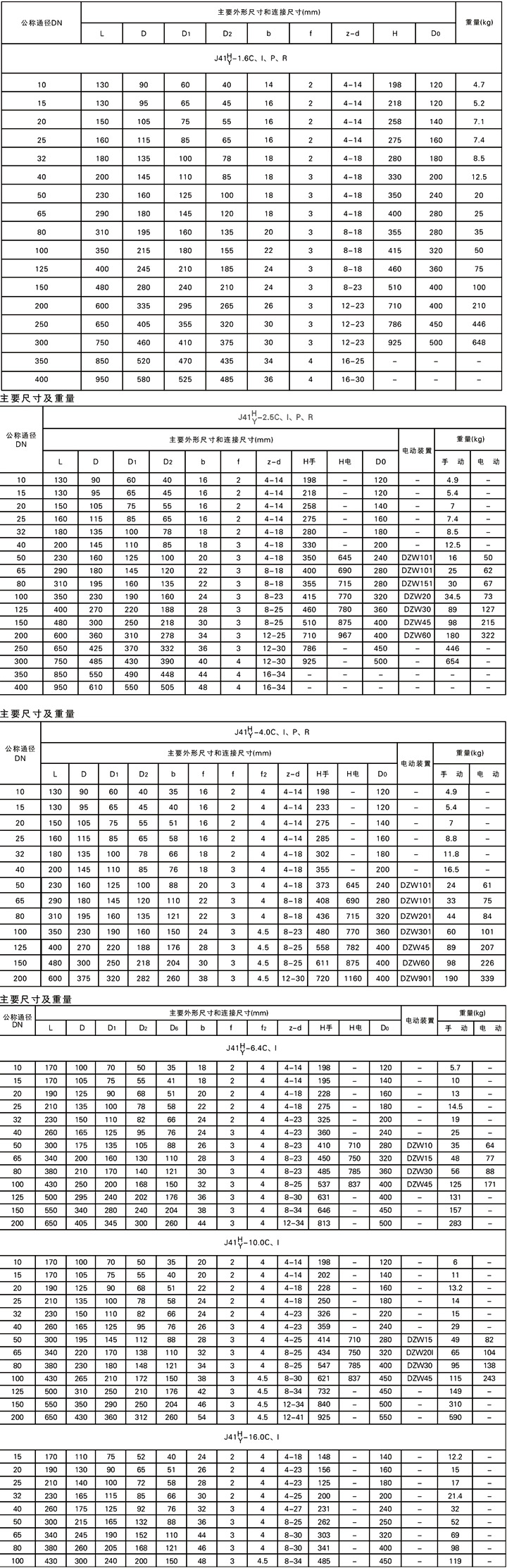

电动截止阀主要尺寸及重量：

电动截止阀主要尺寸及重量
